3TX1-11B系列抗干扰灭弧器

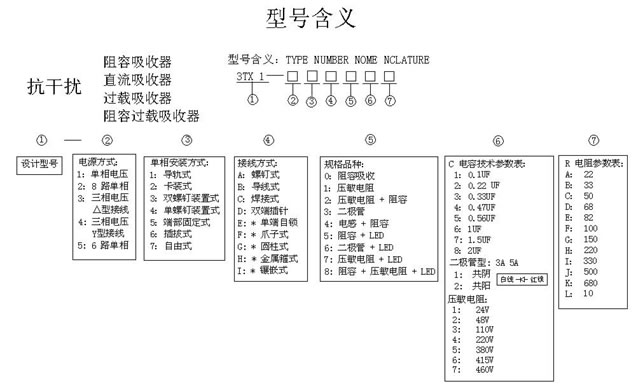

◆型号含义
◆ 技术参数
|
相配器件
|
CJX
3TB40-44 3TF46-47 |
CJX
3TB40-44 3TF46-47 |
CJX
3TB40-44 3TF46-47 |
CJX
3TB40-44 3TF46-47 |
|
|
二级管
|
24-420V DC 3A/6A
|
3TX1-11B31
|
3TX1-12B31
|
3TX1-13A31
|
3TX1-13B31
|
|
阻容吸收
|
24-240V AC/DC 3A/5A
|
3TX1-11B02A
|
3TX1-12B02A
|
3TX1-13A02A
|
3TX1-13B01
|
|
100-380VAC/DC 5A/10A
|
3TX1-11B01H
|
3TX1-12B01H
|
3TX1-13A01H
|
3TX1-13B02
|
|
|
100-380V AC/DC 9-20A
|
3TX1-11B02H
|
3TX1-12B02H
|
3TX1-13A02H
|
3TX1-13B02H
|
|
|
100-380V AC/DC 20A
|
3TX1-11B02J
|
3TX1-12B02J
|
3TX1-13A02J
|
3TX1-13B02J
|
|
|
100-380V AC/DC 40A
|
3TX1-11B02F
|
3TX1-12B02F
|
3TX1-13A02F
|
3TX1-13B02F
|
|
|
100-240V AC/DC 60A
|
3TX1-11B03C
|
|
3TX1-13A03C
|
3TX1-13B03C
|
|
|
100-380V AC/DC 100A
|
3TX1-11B04C
|
|
3TX1-13A04C
|
3TX1-13B04C
|
|
|
压敏电阻
|
24V AC/DC
|
3TX1-11B11
|
3TX1-12B11
|
|
3TX1-13B11
|
|
48V AC/DC
|
3TX1-11B12
|
3TX1-12B12
|
|
3TX1-13B12
|
|
|
110V AC/DC
|
3TX1-11B13
|
3TX1-12B13
|
|
3TX1-13B13
|
|
|
220V AC/DC
|
3TX1-11B14
|
3TX1-12B14
|
|
3TX1-13B14
|
|
|
380V ACDC
|
3TX1-11B15
|
3TX1-12B15
|
|
3TX1-13B15
|
|
|
415V AC/DC
|
3TX1-11B16
|
3TX1-12B16
|
|
3TX1-13B16
|
|
|
460V AC/DC
|
3TX1-11B17
|
3TX1-12B17
|
|
3TX1-13B17
|
|
|
阻容吸收
+ 压敏电阻 |
24V AC/DC
|
3TX1-11B21
|
3TX1-12B21
|
|
3TX1-13B21
|
|
48V AC/DC
|
3TX1-11B22
|
3TX1-12B22
|
|
3TX1-13B22
|
|
|
110V AC/DC
|
3TX1-11B23
|
3TX1-12B23
|
|
3TX1-13B23
|
|
|
220V AC/DC
|
3TX1-11B24
|
3TX1-12B24
|
|
3TX1-13B24
|
|
|
安装方式
|
导轨式
|
卡装式
|
双螺钉装置式
|
双螺钉装置式
|
|
|
接线方式
|
导线式
|
导线式
|
螺钉式
|
导线式
|
|

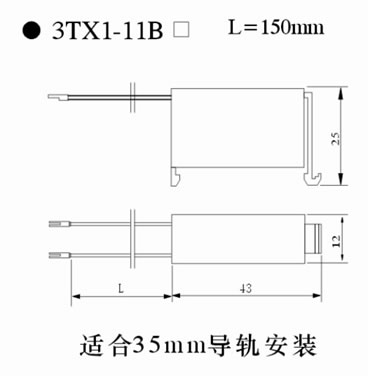

◆外形尺寸

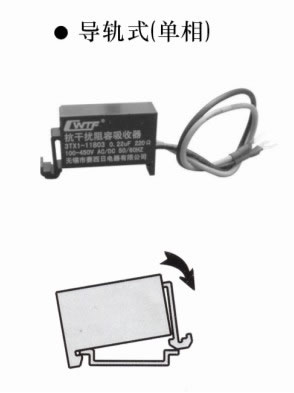

◆安装方式
警 告
1. 为预防人命事故或重大的财产损失, 务必要在机器上安装2种安全措施后使用.
2. 为防止触电及机器故障, 所有配线连接完毕之前勿接入电源.
3. 请注意使用时勿超过配额, 以免发生人身伤害或财产损失.
4. 请在关闭电源后拆卸机体. 以免发生触电, 误操作及故障的危险.
5. 通电时请勿拆卸机体及触摸端子. 以免发生触电, 误操作的危险.
注 意
1. 请详细对照说明书确认型号后下订单.
2. 请勿在室外使用.
3. 请勿在有腐蚀性气体(特别是有害气体,氨等)及可燃性气体的场所使用.
4. 因进水可引起漏电,火灾等危险, 请务必检查.
5. 使用抗干扰灭弧器时, 尽量安装在噪音发源地附近.
6. 配电线的L（感应抵抗）高周波震动等要素,使电阻的上升可能降低汲取效果.
7. 请遵守规定的脉冲条件. 特别是电源频率数增大的情况(70Hz以上)和冲突的时候,
请注意3相电波整流回路. 周围温度为5℃以下时为产品上升温度的安全标准.
8. 为不断改良本产品, 我司可能在无预先通报下更改颜色和部分设计.
